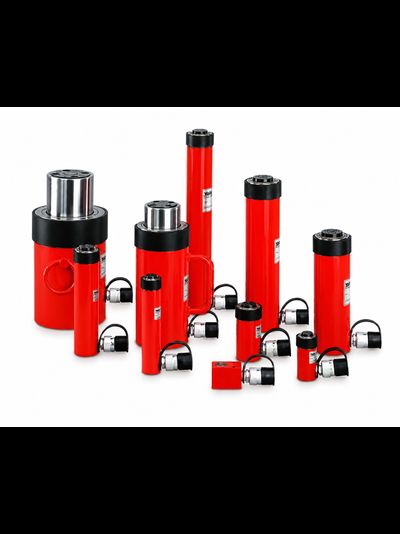

Универсальные гидравлические цилиндры Yale YS 5–100 т

Односторонние универсальные гидравлические цилиндры Yale YS с пружинным возвратом поршня. Усилие от 5 до 100 тонн, рабочее давление до 700 бар, ход поршня от 15 до 350 мм. Предназначены для подъёма, выпрессовки, рихтовки, выравнивания и монтажа тяжёлого оборудования.

Оформить заказ

Односторонние универсальные гидравлические цилиндры Yale YS с пружинным возвратом поршня. Усилие от 5 до 100 тонн, рабочее давление до 700 бар, ход поршня от 15 до 350 мм. Предназначены для подъёма, выпрессовки, рихтовки, выравнивания и монтажа тяжёлого оборудования.

  • Описание

    Универсальные гидравлические цилиндры Yale YS

    Комплектующие для гидравлических цилиндров Yale YS: опорные плиты, адаптеры и монтажные фланцы

    Гидравлические цилиндры Yale YS предназначены для выполнения промышленных монтажных, ремонтных и такелажных работ, при которых требуются большое усилие и компактные размеры оборудования.


    Цилиндры имеют одностороннее действие. Выдвижение поршня выполняется под давлением гидравлического масла, а возврат в исходное положение — встроенной пружиной. Для подключения необходим только один гидравлический рукав.


    Серия включает модели с усилием от 5 до 100 тонн и различными вариантами рабочего хода. Максимальное рабочее давление составляет 700 бар.


    METSTAN Industrial Solutions осуществляет подбор и поставку гидравлических цилиндров Yale YS, насосов, рукавов высокого давления и комплектующих из Германии.


    Основные преимущества


    Компактная конструкция

    Цилиндры развивают большое усилие при сравнительно небольших размерах. Это позволяет применять их в ограниченном монтажном пространстве.


    Пружинный возврат поршня

    Встроенная пружина автоматически возвращает поршень после сброса давления и упрощает выполнение повторяющихся операций.


    Устойчивость к боковым нагрузкам

    Удлинённые направляющие поршня и двойные бронзовые опоры повышают устойчивость цилиндра при возможном боковом воздействии на шток.

    При этом цилиндр необходимо устанавливать максимально соосно направлению нагрузки.


    Прочная конструкция

    Корпус и поршень изготовлены из закалённой хромомолибденовой стали. Шток имеет твёрдое хромированное покрытие, обеспечивающее защиту от износа и коррозии.


    Возможность стационарной установки

    Метрические крепёжные резьбы позволяют встраивать цилиндры в:

    • прессовые рамы;
    • монтажные приспособления;
    • производственные установки;
    • ремонтные стенды;
    • специальные машины.


    Защита поршня

    Полностью нагружаемое ограничительное кольцо предотвращает чрезмерное выдвижение поршня. Грязесъёмное кольцо защищает внутренние элементы от загрязнения.


    Области применения

    Универсальные гидравлические цилиндры Yale YS применяются:

    • для подъёма тяжёлого оборудования;
    • при монтаже промышленных машин;
    • для выпрессовки валов и втулок;
    • при рихтовке сварных конструкций;
    • для выравнивания и позиционирования оборудования;
    • при установке металлоконструкций;
    • в ремонтных и гидравлических прессах;
    • для создания временных опор;
    • при взвешивании и контролируемом подъёме грузов;
    • при обслуживании мостов, зданий и производственных объектов.


    Технические характеристики гидравлических цилиндров Yale YS

    Класс, т Модель Артикул Усилие, кН Ход, мм Площадь поршня, см² Объём масла, см³ Высота в сложенном состоянии, мм Наружный диаметр, мм Масса, кг
    5 YS-5/15 N11100001 50 15 7,2 11 45 41 0,9
    5 YS-5/25 N11100002 50 25 7,2 18 97 42 1,0
    5 YS-5/75 N11100003 50 75 7,2 53 157 42 1,5
    5 YS-5/127 N11100004 50 127 7,2 90 214 42 2,0
    5 YS-5/180 N11100005 50 180 7,2 127 267 42 2,4
    10 YS-10/25 N11100006 100 25 14,3 37 90 57 1,6
    10 YS-10/50 N11100007 100 50 14,3 73 125 57 2,1
    10 YS-10/100 N11100008 100 100 14,3 146 178 57 2,8
    10 YS-10/150 N11100009 100 150 14,3 218 250 57 4,1
    10 YS-10/200 N11100010 100 200 14,3 291 300 57 4,7
    10 YS-10/250 N11100011 100 250 14,3 363 352 57 5,5
    10 YS-10/300 N11100012 100 300 14,3 436 407 57 6,3
    15 YS-15/25 N11100013 150 25 21,5 53 110 67 2,7
    15 YS-15/50 N11100014 150 50 21,5 106 140 67 3,3
    15 YS-15/100 N11100015 150 100 21,5 213 190 67 4,3
    15 YS-15/150 N11100016 150 150 21,5 319 260 67 5,8
    15 YS-15/200 N11100017 150 200 21,5 425 310 67 7,0
    15 YS-15/250 N11100018 150 250 21,5 531 365 67 8,0
    15 YS-15/300 N11100019 150 300 21,5 637 420 67 9,0
    15 YS-15/350 N11100020 150 350 21,5 744 472 67 10,0
    23 YS-23/25 N11100021 230 25 32,9 83 116 85 5,0
    23 YS-23/50 N11100022 230 50 32,9 166 150 85 6,0
    23 YS-23/100 N11100023 230 100 32,9 332 202 85 7,5
    23 YS-23/160 N11100024 230 160 32,9 531 277 85 10,0
    23 YS-23/210 N11100025 230 210 32,9 697 330 85 12,0
    23 YS-23/250 N11100026 230 250 32,9 830 376 85 13,5
    23 YS-23/300 N11100027 230 300 32,9 996 428 85 15,0
    23 YS-23/345 N11100028 230 345 32,9 1 145 477 85 16,5
    30 YS-30/125 N11100029 300 125 42,9 552 245 102 13,0
    30 YS-30/200 N11100030 300 200 42,9 884 325 102 17,0
    50 YS-50/50 N11100031 500 50 71,5 355 170 125 15,0
    50 YS-50/100 N11100032 500 100 71,5 709 220 125 19,0
    50 YS-50/160 N11100033 500 160 71,5 1 135 285 125 24,0
    50 YS-50/320 N11100034 500 320 71,5 2 269 460 125 37,0
    70 YS-70/150 N11100035 700 150 100,0 1 478 285 146 32,0
    70 YS-70/330 N11100036 700 330 100,0 3 252 490 146 52,0
    100 YS-100/100 N11100476 1 000 100 143,0 1 432 275 180 43,0
    100 YS-100/200 N11100037 1 000 200 143,0 2 863 375 180 64,0

    Все модели серии Yale YS являются гидравлическими цилиндрами одностороннего действия с пружинным возвратом. Максимальное рабочее давление — 700 бар.


    Дополнительное оснащение

    Комплектующие для гидравлических цилиндров Yale YS: опорные плиты, адаптеры и монтажные фланцы

    Для цилиндров Yale YS доступны:

    • опорные и подхватные лапы;
    • поршневые опорные пластины;
    • опорные плиты;
    • адаптеры основания;
    • удлинительные трубы;
    • резьбовые монтажные фланцы;
    • ручные и электрические насосы;
    • рукава высокого давления;
    • манометры;
    • распределительные клапаны;
    • соединительные муфты.

    Комплектация подбирается с учётом способа установки и выполняемой операции.


    Как подобрать гидравлический цилиндр

    Для выбора модели необходимо определить:

    • требуемое усилие;
    • необходимый ход поршня;
    • минимальную монтажную высоту;
    • доступное пространство;
    • направление нагрузки;
    • частоту рабочих циклов;
    • способ установки цилиндра;
    • тип гидравлического насоса;
    • необходимую длину рукава;
    • возможность одновременной работы нескольких цилиндров.

    Для подготовки предложения желательно предоставить описание задачи, массу груза, необходимую высоту перемещения и фотографию места установки.


    Требования безопасности

    Цилиндр необходимо устанавливать на прочное и ровное основание. Нагрузка должна передаваться на поршень максимально по центру.

    Запрещается находиться под грузом, удерживаемым только гидравлическим давлением. После подъёма груз необходимо зафиксировать механическими опорами.

    Перед работой следует проверить состояние цилиндра, рукавов, соединительных муфт, насоса и манометра.


    Поставка гидравлических цилиндров Yale

    METSTAN Industrial Solutions выполняет подбор и поставку универсальных гидравлических цилиндров Yale YS и комплектующих для промышленных, монтажных и ремонтных работ.

    Оборудование поставляется с учётом необходимого усилия, рабочего хода, монтажных размеров и условий эксплуатации.
