Описание
Грейфер двухчелюстной двухканатный это грейферы, у которых операцию подъёма выполняет один подъёмный (поддерживающий) канат, а раскрытие и закрытие грейфера замыкающий (закрывающий) канат. Двухканатные грейферы широко применяются на железнодорожных и плавучих кранах.
Грейфер двухчелюстной двухканатный технические характеристики.
Модель
грейфераГрузоподъ-
емность
крана,
тМасса
грейфера,
тМасса
зачерпы-
ваемого
груза, тГеометри-
ческая
вместимость,
м3Группа
грузаНасыпная
плотность
груза
т/м3Высота
открытого
грейфера,
ммВысота
закрытого
грейфера,
ммРазмах
открытого
грейфера,
ммРазмах
закрытого
грейфера,
ммШирина
грейфера,
мм1-С3-2к-0,1-У1 1,0 0,5 0,5 0,1 С3 1,6-2,0 1475 1350 890 700 890 5-С1-2к-1,6-У1 5,0 3,25 1,75 1,6 С1 1,1 (камень) 2020 2430 3600 2450 1525 5-С3-2к-1,6-У1 5,0 2,0 3,0 1,6 С3 1,6-2,0 3200 3200 1975 1975 1600 5-С2-2к-2,0-У1 5,0 2,0 3,0 2,0 С2 1,25-1,5 3320 2700 2220 1980 1850 10-С3-2к-3,0-У1 10,0 3,3 5,4 3,0 С3 1,6-2,0 3500 2890 2730 2400 1900 Грейфер двухчелюстной двухканатный для перегрузки гравия, песка, шлака и щебня (5-С3-2к-В-0,75).
Предназначен для разгрузки и погрузки гравия, песка, шлака и щебня.

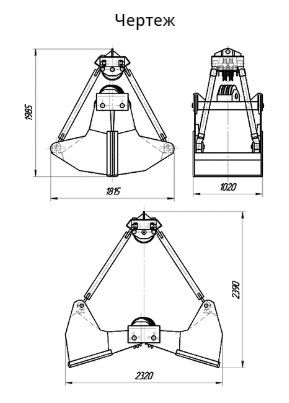

Технические характеристики грейфера (5-С3-2к-В-0,75) Грузоподъемность крана 5,0 т Число канатов грейфера 2 Диаметр каната 18 мм Кратность полиспаста 6 Расчетный объем 0,75 м3 Насыпная плотность груза 1,6-1,9 т/м3 Допустимая масса зачерпываемого груза 1,5 т Масса грейфера 1800 кг Число челюстей 2 Группа груза по ГОСТ 24599-87 С3 Грейфер двухчелюстной трёхканатный для перегрузки гравия, песка, шлака и щебня (5-С3-3к-В-0,75)
Предназначен для разгрузки и погрузки гравия, песка, шлака и щебня.
Технические характеристики грейфера

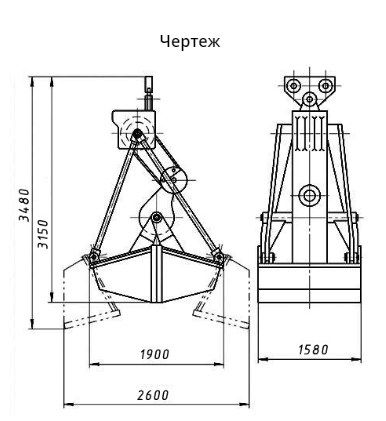

Грузоподъемность крана 5,0 т Число канатов грейфера 3 Диаметр каната 18 мм Кратность полиспаста 4 Расчетный объем 0,75 м3 Насыпная плотность груза 1,6-1,9 т/м3 Допустимая масса зачерпываемого груза 1,5 т Масса грейфера 1800 кг Число челюстей 2 Группа груза по ГОСТ 24599-87 С3 Грейфер двухчелюстной двухканатный для перегрузки песка, гравия, известняка (5-C3-2к-В-1,2)
Предназначен для разгрузки и погрузки влажного песка, гравия, известняка с вагона на склад или судно.

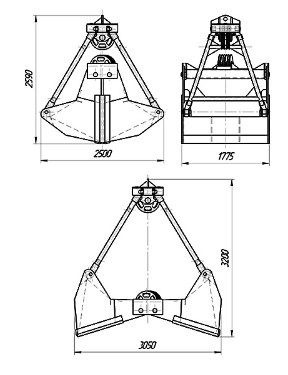

Технические характеристики грейфера Грузоподъемность крана 5,0 т Число канатов грейфера 2 Диаметр каната 18 мм Кратность полиспаста 4 Расчетный объем 1,2 м3 Насыпная плотность груза 1,6-2,0 т/м3 Допустимая масса зачерпываемого груза 2,4 т Масса грейфера 1600 кг Число челюстей 2 Группа груза по ГОСТ 24599-87 C3 Грейфер двухчелюстной одноканатный для перегрузки щебня, гравия и песка (8-С3-1к-В-1,5)
Предназначен для разгрузки и погрузки сыпучих материалов щебня, гравия и песка.

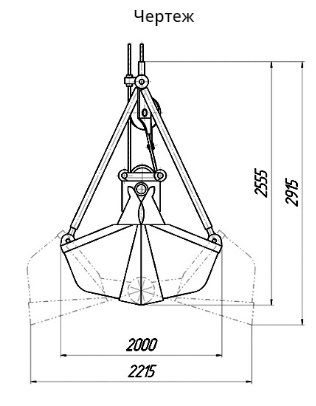

Чертеж и технические характеристики грейфер
Грузоподъемность крана 8,0 т Число канатов грейфера 1 Диаметр каната 18 мм Кратность полиспаста 5 Расчетный объем 1,5 м3 Насыпная плотность груза 1,4-1,85 т/м3 Допустимая масса зачерпываемого груза 2,8 т Масса грейфера 2500кг Число челюстей 2 Группа груза по ГОСТ 24599-87 C3 Грейфер двухчелюстной двухканатный для перегрузки гравия, песка, шлака и щебня(10-С3-2к-2,3)
Предназначен для разгрузки и погрузки сыпучих материалов гравия, песка, шлака и щебня.
Технические характеристики грейфера Грузоподъемность крана 10,0 т Число канатов грейфера 2 Диаметр каната 22 мм Кратность полиспаста 6 Расчетный объем 2,3 м3 Насыпная плотность груза 1,6-1,9 т/м3 Допустимая масса зачерпываемого груза 4,4 т Масса грейфера 3000 кг Число челюстей 2 Группа груза по ГОСТ 24599-87 C3 Грейфер двухчелюстной трёхканатный для перегрузки гравия, песка, шлака и щебня (10-С3-3к-2,3)
Предназначен для разгрузки и погрузки гравия, песка, шлака и щебня.
Технические характеристики грейфера Грузоподъемность крана 10,0 т Число канатов грейфера 3 Диаметр каната 22 мм Кратность полиспаста 4 Расчетный объем 2,3 м3 Насыпная плотность груза 1,6-1,9 т/м3 Допустимая масса зачерпываемого груза 4,4 т Масса грейфера 3000 кг Число челюстей 2 Группа груза по ГОСТ 24599-87 С3 Габаритные размеры не определяют конструкцию грейфера. Технические характеристики могут быть изменены в связи с модернизацией. Свяжитесь с нашими специалистами, или отправьте заявку, чтобы узнать цену или подобрать нужный грейфер.
Грейфер двухчелюстной двухканатный это грейферы, у которых операцию подъёма выполняет один подъёмный (поддерживающий) канат, а раскрытие и закрытие грейфера замыкающий (закрывающий) канат. Двухканатные грейферы широко применяются на железнодорожных и плавучих кранах.
Грейфер двухчелюстной двухканатный технические характеристики.
| Модель грейфера |
Грузоподъ- емность крана, т |
Масса грейфера, т |
Масса зачерпы- ваемого груза, т |
Геометри- ческая вместимость, м3 |
Группа груза |
Насыпная плотность груза т/м3 |
Высота открытого грейфера, мм |
Высота закрытого грейфера, мм |
Размах открытого грейфера, мм |
Размах закрытого грейфера, мм |
Ширина грейфера, мм |
| 1-С3-2к-0,1-У1 | 1,0 | 0,5 | 0,5 | 0,1 | С3 | 1,6-2,0 | 1475 | 1350 | 890 | 700 | 890 |
| 5-С1-2к-1,6-У1 | 5,0 | 3,25 | 1,75 | 1,6 | С1 | 1,1 (камень) | 2020 | 2430 | 3600 | 2450 | 1525 |
| 5-С3-2к-1,6-У1 | 5,0 | 2,0 | 3,0 | 1,6 | С3 | 1,6-2,0 | 3200 | 3200 | 1975 | 1975 | 1600 |
| 5-С2-2к-2,0-У1 | 5,0 | 2,0 | 3,0 | 2,0 | С2 | 1,25-1,5 | 3320 | 2700 | 2220 | 1980 | 1850 |
| 10-С3-2к-3,0-У1 | 10,0 | 3,3 | 5,4 | 3,0 | С3 | 1,6-2,0 | 3500 | 2890 | 2730 | 2400 | 1900 |
Грейфер двухчелюстной двухканатный для перегрузки гравия, песка, шлака и щебня (5-С3-2к-В-0,75).
Предназначен для разгрузки и погрузки гравия, песка, шлака и щебня.
|
 |
Грейфер двухчелюстной трёхканатный для перегрузки гравия, песка, шлака и щебня (5-С3-3к-В-0,75)
Предназначен для разгрузки и погрузки гравия, песка, шлака и щебня.
|
 |
Грейфер двухчелюстной двухканатный для перегрузки песка, гравия, известняка (5-C3-2к-В-1,2)
Предназначен для разгрузки и погрузки влажного песка, гравия, известняка с вагона на склад или судно.
|
 |
Грейфер двухчелюстной одноканатный для перегрузки щебня, гравия и песка (8-С3-1к-В-1,5)
Предназначен для разгрузки и погрузки сыпучих материалов щебня, гравия и песка.
|
 |
Грейфер двухчелюстной двухканатный для перегрузки гравия, песка, шлака и щебня(10-С3-2к-2,3)
Предназначен для разгрузки и погрузки сыпучих материалов гравия, песка, шлака и щебня.
|
 |
Грейфер двухчелюстной трёхканатный для перегрузки гравия, песка, шлака и щебня (10-С3-3к-2,3)
Предназначен для разгрузки и погрузки гравия, песка, шлака и щебня.
|
 |
Габаритные размеры не определяют конструкцию грейфера. Технические характеристики могут быть изменены в связи с модернизацией. Свяжитесь с нашими специалистами, или отправьте заявку, чтобы узнать цену или подобрать нужный грейфер.
