Грузовой барабан

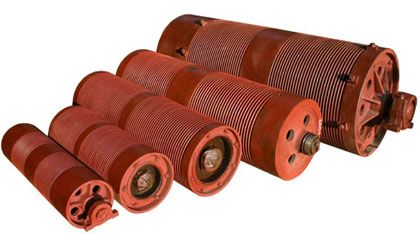

Грузовой барабан (канатный барабан)

Грузовой барабан является основным элементом подъёмных механизмов, обеспечивающим навивку каната и тем самым подъём или опускание груза. В большинстве случаев в конструкции грузоподъёмных машин применяются барабаны с нарезными канавками (ручьями), расположенными по винтовой линии вдоль поверхности барабана.

Такая нарезка обеспечивает правильную и равномерную укладку каната. Ширина ручья выполняется немного больше диаметра каната, что позволяет ему свободно ложиться в канавку без перекосов и защемлений. Благодаря этому увеличивается площадь контакта, снижается локальное давление на канат, уменьшается износ и продлевается срок его службы, предотвращая трение между соседними витками.

В зависимости от грузоподъёмности механизма барабаны могут иметь различные типы привода:

• при малых и средних нагрузках используется зубчатая муфта;

• при высоких нагрузках — зубчатое колесо.

Изготавливаются грузовые барабаны двумя основными способами:

1. Литьём из чугуна марки СЧ-20 или стали 20Л, 35Л;

2. Сварным методом — из листовой стали, как правило, из двух симметричных половин.

Необходимость замены барабана возникает при износе или повреждении ручьев, что приводит к неправильной укладке каната, его ускоренному износу и возможному выходу из строя грузоподъёмного механизма.

Изготавливаем барабаны грузовые D=200-1000мм до L- 3000 мм.
