Лёгкая крановая система KBK

Лёгкая крановая система KBK

Модульное решение для организации грузопотока

Лёгкая крановая система KBK предназначена для подъёма, перемещения и точного позиционирования грузов на производственных, сборочных, ремонтных и складских участках. Модульная конструкция позволяет спроектировать систему под конкретную рабочую зону — от отдельного рабочего места до комплексной сети подвесных кранов и монорельсовых путей.

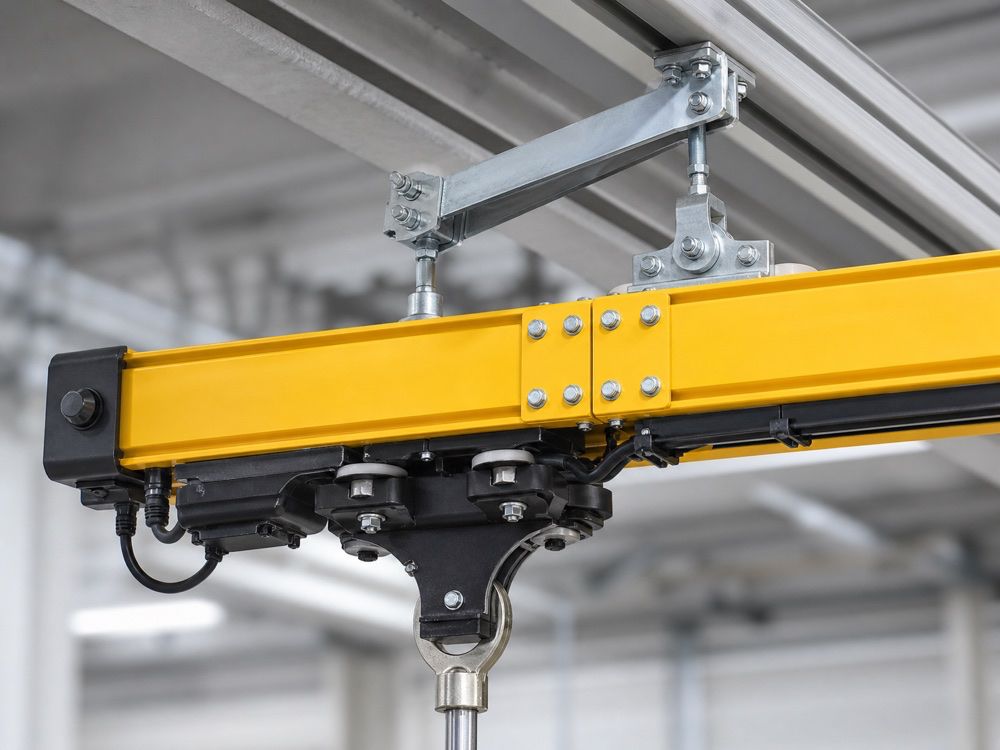

Основу системы составляют унифицированные стальные или алюминиевые профили, подвески, ходовые тележки, соединительные элементы и подъёмные механизмы. Компоненты можно комбинировать, расширять и адаптировать при изменении производственного процесса.

В зависимости от исполнения система рассчитана на работу с грузами массой до 3 200 кг. Фактическая грузоподъёмность определяется типом профиля, длиной пролёта, расстоянием между подвесками, конфигурацией трассы и режимом эксплуатации.

METSTAN Industrial Solutions осуществляет подбор и поставку лёгких крановых систем KBK из Германии с учётом требований предприятия, особенностей здания и характеристик перемещаемых грузов.

Преимущества системы KBK

• модульная конструкция;

• грузоподъёмность до 3 200 кг;

• свободное напольное пространство;

• минимальные габариты и небольшая строительная высота;

• плавное перемещение и точное позиционирование груза;

• возможность ручного или электрического передвижения;

• стальные и алюминиевые профили;

• однобалочные и двухбалочные исполнения;

• создание прямых, криволинейных и разветвлённых трасс;

• возможность последующего расширения и модернизации;

• интеграция в существующие производственные помещения;

• установка на перекрытия здания или отдельную металлоконструкцию;

• широкий выбор подъёмных механизмов;

• удобное обслуживание отдельных рабочих мест и больших производственных зон.

Варианты исполнения

Модульная система KBK позволяет создавать различные типы грузоподъёмного оборудования.

Однобалочные подвесные краны

Однобалочное исполнение подходит для обслуживания рабочих мест, сборочных участков и производственных зон с небольшими и средними нагрузками.

Небольшая собственная масса конструкции обеспечивает лёгкое перемещение крана вручную. При необходимости кран может оснащаться электрическими приводами.

Двухбалочные подвесные краны

Двухбалочная конструкция применяется при повышенной грузоподъёмности, увеличенных пролётах и необходимости максимально использовать доступную высоту подъёма.

Подъёмный механизм может располагаться между балками, что уменьшает строительную высоту системы и увеличивает рабочий ход крюка.

Подвесные монорельсовые пути

Монорельсовая система используется для линейного перемещения грузов между рабочими зонами, технологическими операциями или производственными участками.

Трасса может включать прямые и криволинейные секции, стрелочные переводы, поворотные элементы и ответвления.

Консольные и выдвижные краны

Такие конструкции позволяют перемещать груз за пределы основной линии подкрановых путей и обслуживать труднодоступные зоны между колоннами, оборудованием и инженерными коммуникациями.

Системы для манипуляторов

Крановые системы KBK могут использоваться совместно с промышленными манипуляторами, вакуумными захватами, балансировочными устройствами и специальными грузозахватными приспособлениями.

Подобная конфигурация подходит для точного позиционирования деталей и эргономичной организации рабочих мест.

Портальные системы

Мобильные портальные краны применяются там, где установка стационарных подвесных путей невозможна или экономически нецелесообразна. Конструкция может перемещаться по ровному полу и использоваться на различных рабочих участках.

Поворотные краны

Модульные профили KBK также применяются при изготовлении настенных и колонных поворотных кранов для обслуживания отдельных рабочих мест.

Стальные и алюминиевые профили

Стальные профили

Стальные профили отличаются высокой жёсткостью и подходят для систем с повышенной грузоподъёмностью, большими пролётами и интенсивной эксплуатацией.

Они используются при создании подвесных кранов, монорельсовых трасс, двухбалочных систем и специальных транспортных решений.

Алюминиевые профили

Алюминиевые профили имеют небольшую собственную массу и низкое сопротивление передвижению. Благодаря этому оператор может перемещать груз вручную с меньшим усилием.

Алюминиевые системы подходят для сборочных линий, рабочих станций, манипуляторов и операций, требующих высокой точности позиционирования.

В рамках одного проекта возможно совместное использование стальных и алюминиевых элементов.

Принцип работы

Груз поднимается электрической или ручной талью, установленной на ходовой тележке. Тележка перемещается внутри или вдоль профильной балки, а мост крана движется по параллельным подвесным путям.

В зависимости от массы груза и интенсивности работы передвижение выполняется вручную либо при помощи электрических приводов.

Монорельсовая конфигурация обеспечивает перемещение груза по заданной трассе. Для изменения направления используются криволинейные секции, стрелочные переводы и поворотные элементы.

Электропитание подъёмного механизма может осуществляться через кабельную систему или встроенную токоподводящую линию.

Эффективное использование пространства

Подвесная конструкция позволяет организовать перемещение грузов над рабочими зонами, не занимая площадь пола. Производственное оборудование, проходы, рабочие столы и складские зоны остаются свободными.

Если несущая способность перекрытий достаточна, пути можно закрепить непосредственно к строительным конструкциям здания. При невозможности такой установки применяется отдельная свободностоящая металлоконструкция.

Малые габариты профилей и компактные ходовые тележки сокращают крайние подходы крюка и помогают использовать доступную рабочую зону максимально эффективно.

Модульность и последующее расширение

Одно из основных преимуществ системы KBK — возможность изменять конфигурацию после ввода оборудования в эксплуатацию.

При изменении производственного процесса можно:

• увеличить длину трассы;

• добавить новый рабочий участок;

• изменить направление перемещения;

• установить криволинейные секции;

• добавить стрелочный перевод;

• объединить несколько линий;

• заменить или усилить отдельные профили;

• установить дополнительный кран;

• добавить электрический привод;

• изменить систему электропитания;

• интегрировать новый подъёмный механизм или манипулятор.

Возможность повторного использования значительной части компонентов снижает затраты при модернизации производства.

Элементы системы

В состав лёгкой крановой системы могут входить:

• стальные или алюминиевые профильные балки;

• элементы подвески;

• ходовые и крановые тележки;

• соединительные элементы;

• концевые крышки и буферы;

• электрические или ручные тали;

• мотор-редукторы передвижения;

• кабельные системы электропитания;

• встроенные токопроводящие линии;

• прямые и криволинейные секции;

• стрелочные переводы;

• поворотные секции;

• устройства ограничения хода;

• элементы управления;

• свободностоящая несущая конструкция.

Окончательная комплектация определяется конфигурацией системы и техническими требованиями проекта.

Основные технические характеристики

• максимальная грузоподъёмность — до 3 200 кг;

• тип конструкции — модульная подвесная система;

• материал профилей — сталь или алюминий;

• количество балок — одна или две;

• тип трассы — прямая, криволинейная или разветвлённая;

• передвижение — ручное или электрическое;

• подъёмный механизм — ручная или электрическая цепная таль;

• управление — подвесной пульт или радиоуправление;

• крепление — к перекрытию здания или отдельной металлоконструкции;

• рабочая зона — от отдельного рабочего места до комплексной транспортной системы;

• грузоподъёмность и пролёт — по результатам технического расчёта.

Точные параметры зависят от выбранных профилей, количества подвесок, длины пролёта, массы груза и режима эксплуатации.

Дополнительные возможности

Система может оснащаться:

• электрическими приводами передвижения;

• частотным регулированием скорости;

• беспроводным радиоуправлением;

• встроенной токоподводящей линией;

• дополнительными крановыми мостами;

• двумя подъёмными механизмами;

• криволинейными участками;

• стрелочными переводами;

• поворотными секциями;

• системами ограничения рабочей зоны;

• промышленными манипуляторами;

• вакуумными захватами;

• траверсами;

• специальными грузозахватными устройствами;

• отдельной свободностоящей металлоконструкцией.

Области применения

Лёгкие крановые системы KBK используются:

• на сборочных линиях;

• в машиностроении;

• на металлообрабатывающих предприятиях;

• в автомобильной промышленности;

• в ремонтных мастерских;

• на складах и логистических объектах;

• при обслуживании станков;

• в производстве компонентов;

• на упаковочных участках;

• в инструментальных цехах;

• для подачи деталей на рабочие места;

• для перемещения заготовок между операциями;

• совместно с промышленными манипуляторами.

Данные для подбора системы

Для подготовки технического решения необходимо указать:

• массу перемещаемого груза;

• размеры и форму груза;

• требуемую рабочую зону;

• длину и ширину обслуживаемого участка;

• необходимую высоту подъёма;

• интенсивность эксплуатации;

• количество рабочих циклов;

• предполагаемый маршрут перемещения;

• желаемый тип управления;

• необходимость ручного или электрического передвижения;

• сведения о перекрытии и несущих конструкциях здания;

• наличие инженерных коммуникаций и оборудования в рабочей зоне;

• необходимость дальнейшего расширения системы.

На основании этих данных определяется конфигурация, тип профилей, количество подвесок, подъёмный механизм и способ крепления.

Почему выбирают METSTAN Industrial Solutions

METSTAN Industrial Solutions подбирает лёгкие крановые системы с учётом особенностей производственного процесса и конструкции здания.

Мы предлагаем:

• анализ технического задания;

• подбор конфигурации;

• выбор стальных или алюминиевых профилей;

• подбор подъёмного механизма;

• согласование комплектации;

• поставку оборудования из Германии;

• организацию международной логистики;

• подбор комплектующих и запасных частей;

• техническое сопровождение проекта.

Поставка оборудования

METSTAN Industrial Solutions осуществляет поставку лёгких крановых систем KBK, подъёмных механизмов, профильных элементов, систем управления и запасных частей из Германии.

Оборудование подбирается индивидуально с учётом грузоподъёмности, размеров рабочей зоны, режима эксплуатации и возможностей установки на объекте.

Для подготовки коммерческого предложения направьте нам техническое задание, план помещения или основные параметры требуемой системы.
