Муфта зубчатая
Оформить заказ

  • Описание

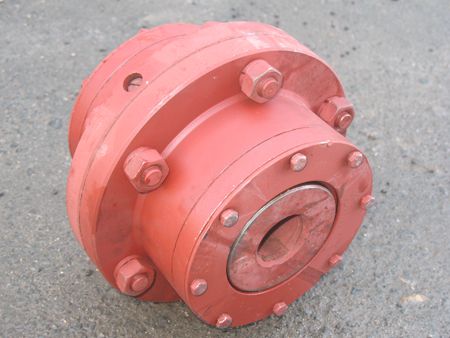

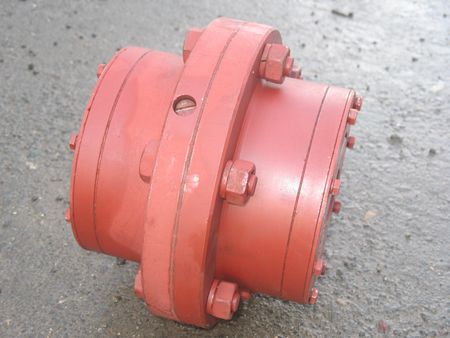

    Муфта зубчатая служит соединительным узлом двигателя грузоподъёмной техники с исполнительными механизмами влияя на работоспособность системы в целом.

    Основные достоинства зубчатых муфт: малые габариты и масса, способность компенсировать недочёты, ошибки в конструировании и сборке механизмов компенсировать все виды несоосности валов (радиальном, угловом, осевом). Всего этого позволяет достичь конструкция зубчатых муфт: состоящих из двух полумуфт с расположенными на них наружными зубьями с эвольвентным профилем и обоймы с внутренними зубьями с эвольвентным профилем разделённой на две половины, называемые как полуобоймы, соединяемые вместе прецизионными болтами.

    Зубчатые муфты изготавливают из стали марок 45 и 45Л. Основным критерием замены зубчатых муфт является износ рабочих поверхностей зубьев.

    Муфты зубчатые МЗ, МЗП стандартизированы по размерам и величине передаваемого крутящего момента.
    № чертежа D d d1 d2 L L1 L2 L3 I I1 Частота вращения оборотов в минуту Крутящий Момент Масса, кг Обозначение
    МЗ МЗП
    422-00И-01 170 20 20 40 115 122 129 134 55 52.5 6300 71 11,8 10,6 МЗ 1
    02 185 30 30 50 145 152 160 165 70 67,5 5000 140 16,1 15,4 МЗ-2
    03 220 40 40 60 170 180 196,5 204 85 89.5 4000 315 29,3 29,8 МЗ-3
    04 250 45 45 75 215 225 234 242 105 102.5 3350 560 50.5 47,3 М3-4
    05 290 50 50 90 235 245 235 243 115 110 2800 800 61 62 МЗ-5
    06 320 60 60 105 255 265 255 263 125 120 2500 1180 81 80 МЗ-6
    07 350 65 65 120 285 295 285 293 140 135 2120 1900 109 111 МЗ-7
    08 380 80 80 140 325 335 325 333 160 155 1900 2360 146 147 МЗ-8
    09 430 90 90 160 335 345 335 343 165 160 1700 3000 176 179 МЗ-9
    10 490 110 110 180 365 375 365 373 180 175 1400 5000 264 264 МЗ-10
    11 545 120 120 220 405 415 405 415 200 195 1250 7100 376 372 МЗ-11
    12 590 140 140 250 487 497 485 493 240 232 1120 10000 531 520 МЗ 12
