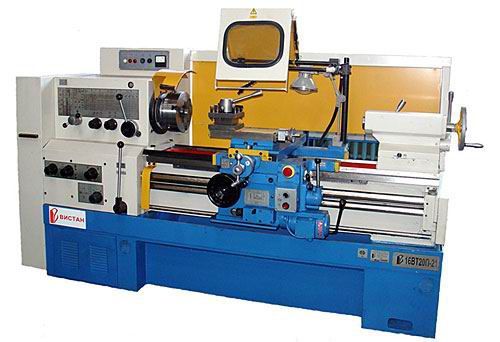

Токарно винторезный станок 16ВТ20 П-21

(РМЦ 1000, ∅500/275, 11.00 кВт)

  • Описание

    Токарно винторезный станок 16ВТ20 П-21 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.

    Особенности конструкции:

    • литая станина и основание
    • автоматическая централизованная смазка
    • пневматическое устройство для легкого перемещения шлифовальной бабки
    • электромагнитная муфта аварийного останова
    • опережающая смазка механизмов
    • закаленные направляющие

    Исполнение 02 имеет РМЦ 1500 мм.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО моделей 16ВТ20, 16ВТ20П-21

    Наименование параметров 16ВТ20 П-21
    Наибольшая длина обрабатываемой заготовки, мм :  1000, 1500
      Наибольший диаметр обрабатываемой заготовки, мм :
    - устанавливаемой над станиной, мм
    - обрабатываемой над суппортом, мм
    500
    275
      Диаметр отверстия шпинделя, мм 55
      Размер внутреннего конуса шпинделя Морзе 6
      Размер внутреннего конуса пиноли задней бабки Морзе 5
      Высота резца, устанавливаемого в резцедержателе, мм 25
      Наибольшая длина перемещения, мм:
    - резцовых салазок суппорта
    - продольной каретки
    - поперечной каретки
    - пиноли задней бабки
    150
    935
    285
    150
      Колличество скоростей шпинделя:
    - прямого вращения
    - обратного вращения
    24
    12
      Пределы частот вращения шпинделя, мин -1 12,5-1600 в исполнениях 16-2000
      Количество подач суппорта
    - продольных
    - поперечных
    24
    24
      Пределы рабочих подач суппорта, мм/об.
    - продольных
    - поперечных
    0,05-2,8
    0,025-1,4
      Пределы шагов, нарезаемых резьб
    - метрических, мм
    - модульных, модуль
    - дюймовых, число ниток на 1 11
    - питчевых, питч
    0,5-112
    0,5-112
    56-0,5
    56-0,5
      Скорость быстрых перемещений суппорта, м/мин.
    - продольных
    - поперечных
    3,8
    1,9
      Мощность привода главного движения, кВт 11
      Род тока питающей сети переменный трехфазный
      Напряжение, В  380
      Габаритные размеры станка, мм
    - длина
    - ширина
    - высота
    2800, 3300
    1265
    1505
      Масса станка, кг 3000, 3250
      Точность образца-изделия
    - Постоянство диаметра в поперечном сечении, мм
    - Постоянство диаметра в продольном сечении, мм
    - Прямолинейность торцевой поверхности, мм
    0,007
    0,02 на дл. 300
    0,01 на дл. 200


    ПЕРЕЧЕНЬ сборочных единиц и деталей
    поставляемых в комплекте со станком мод. 16ВТ20П:

    • Патрон 3-х кулачковый.
    • Центр вращающийся.
    • Центр с конусом Морзе 6.
    • Комплект ключей.
    • Шприц смазочный.

      ПЕРЕЧЕНЬ сборочных единиц и деталей, поставляемых за отдельную плату
      по требованию Заказчика к станку мод. 16ВТ20П:
    • Патрон поводковый 16ВТ20.92.000.
    • Люнет подвижный 16ВТ20.93.000.
    • Резцедержатель задний 16ВТ20.94.000.
    • Державка для центрового инструмента 16ВТ20.95.000.
    • Люнет втулочный 16ВТ20.96.000.
    • Упор микрометрический многопозиционный поперечного хода 16ВТ20.97.000.
    • Упор микрометрический поперечного хода 16ВТ20.98.000.
    • Упор микрометрический жесткий продольного хода 16ВТ20.99.000.
    • Люнет неподвижный 16ВТ20.101.000.
    • Комплект сменных зубчатых колес 16ВТ20.00.060-01. (для нарезания резьб напря-мую)
