Описание
Функциональные особенности:

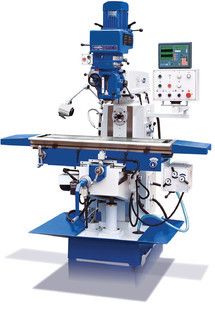

Фрезерный станок Zenitech UFM120 (A,B,C) Digi предназначен для выполнения различных фрезерных операций машиностроения, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез. На универсальном радиально-фрезерном станке Zenitech UFM120 можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы.UFM 120(A) UFM 120(B) UFM 120(C) Электропитание Общая потребляемая мощность, кВт 5,56 7,44 5,79 Насос подачи СОЖ, кВт 0,04 0,09 Параметры инструмента Максимальный диаметр рассверливания в стали, мм 25 Максимальный диаметр сверления в стали, мм 30 Максимальный диаметр торцевой фрезы, мм 100 125 Максимальный диаметр концевой фрезы, мм 100 125 Шпиндель Конус вертикального шпинделя, мм ISO 40 Конус горизонтального шпинделя ISO 40 Размер хобота под установку дисковых фрез, мм 22, 27 27, 40 Вертикальный шпиндель Частота вращения вертикального шпинделя, об/мин 66-5440 58-3000 90-2000 Количество ступеней, шт 16 10 8 Ход пиноли, мм 127 120 Наклон фрезерной головки, град ±45° Автоматическая подача пиноли, мм/об 0,045
0,086
0,1420,08
0,15
0,25Горизонтальный шпиндель Частота вращения горизонтального шпинделя, об/мин 40-1300 60-1350 38-1310 Количество ступеней, шт 12 Координатный стол Частота вращения горизонтального шпинделя, мм 1120х260 1270х320 1320х320 Максимальная нагрузка на стол, кг 250 350 250 Размер Т-образных пазов, мм 14 Расстояние между пазами, мм 63 70 63 Количество пазов, шт 3 5 Ось X Перемещение (автоматическое), мм 600 980 750 Рабочая подача, мм/мин 24-402 15-370 20-360 Ось Y Перемещение (автоматическое), мм 260 280 300 Рабочая подача, мм/мин 24-402 15-370 422 Ось Z Перемещение (автоматическое), мм 300 380 400 Рабочая подача, мм/мин 24-402 15-370 422 Габариты станка Длина, мм 1600 1850 1710 Ширина, мм 1720 1600 1720 Высота, мм 2330 2350 2330 Масса станка, мм 1350 1650 2000 Комплект поставки:
- 3-осевое УЦИ
- Шпиндель ISO30 (Верт.)/ ISO40(Гориз.)
- Фрезерная голова №3, двигатель 3HP
- Зажимная тяга
- Цанговый патрон
- Электрошкаф
- Пульт управления
- Ручная централизованная смазка
- Станочный светильник
- Система СОЖ
- Масляный лоток
- Механическая подача по осям X, Y
- Элеваторный мотор по оси Z
Доп.оборудование:
- Защитный кожух шпинделя
- Тиски
- Поворотный стол
- Набор зажимных приспособлений
- Делительная головка
- Защита стола
Функциональные особенности:
Фрезерный станок Zenitech UFM120 (A,B,C) Digi предназначен для выполнения различных фрезерных операций машиностроения, выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез. На универсальном радиально-фрезерном станке Zenitech UFM120 можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы.
| UFM 120(A) | UFM 120(B) | UFM 120(C) | ||
| Электропитание | ||||
| Общая потребляемая мощность, кВт | 5,56 | 7,44 | 5,79 | |
| Насос подачи СОЖ, кВт | 0,04 | 0,09 | ||
| Параметры инструмента | ||||
| Максимальный диаметр рассверливания в стали, мм | 25 | |||
| Максимальный диаметр сверления в стали, мм | 30 | |||
| Максимальный диаметр торцевой фрезы, мм | 100 | 125 | ||
| Максимальный диаметр концевой фрезы, мм | 100 | 125 | ||
| Шпиндель | ||||
| Конус вертикального шпинделя, мм | ISO 40 | |||
| Конус горизонтального шпинделя | ISO 40 | |||
| Размер хобота под установку дисковых фрез, мм | 22, 27 | 27, 40 | ||
| Вертикальный шпиндель | ||||
| Частота вращения вертикального шпинделя, об/мин | 66-5440 | 58-3000 | 90-2000 | |
| Количество ступеней, шт | 16 | 10 | 8 | |
| Ход пиноли, мм | 127 | 120 | ||
| Наклон фрезерной головки, град | ±45° | |||
| Автоматическая подача пиноли, мм/об | 0,045 0,086 0,142 |
0,08 0,15 0,25 |
||
| Горизонтальный шпиндель | ||||
| Частота вращения горизонтального шпинделя, об/мин | 40-1300 | 60-1350 | 38-1310 | |
| Количество ступеней, шт | 12 | |||
| Координатный стол | ||||
| Частота вращения горизонтального шпинделя, мм | 1120х260 | 1270х320 | 1320х320 | |
| Максимальная нагрузка на стол, кг | 250 | 350 | 250 | |
| Размер Т-образных пазов, мм | 14 | |||
| Расстояние между пазами, мм | 63 | 70 | 63 | |
| Количество пазов, шт | 3 | 5 | ||
| Ось X | ||||
| Перемещение (автоматическое), мм | 600 | 980 | 750 | |
| Рабочая подача, мм/мин | 24-402 | 15-370 | 20-360 | |
| Ось Y | ||||
| Перемещение (автоматическое), мм | 260 | 280 | 300 | |
| Рабочая подача, мм/мин | 24-402 | 15-370 | 422 | |
| Ось Z | ||||
| Перемещение (автоматическое), мм | 300 | 380 | 400 | |
| Рабочая подача, мм/мин | 24-402 | 15-370 | 422 | |
| Габариты станка | ||||
| Длина, мм | 1600 | 1850 | 1710 | |
| Ширина, мм | 1720 | 1600 | 1720 | |
| Высота, мм | 2330 | 2350 | 2330 | |
| Масса станка, мм | 1350 | 1650 | 2000 | |
Комплект поставки:
- 3-осевое УЦИ
- Шпиндель ISO30 (Верт.)/ ISO40(Гориз.)
- Фрезерная голова №3, двигатель 3HP
- Зажимная тяга
- Цанговый патрон
- Электрошкаф
- Пульт управления
- Ручная централизованная смазка
- Станочный светильник
- Система СОЖ
- Масляный лоток
- Механическая подача по осям X, Y
- Элеваторный мотор по оси Z
Доп.оборудование:
- Защитный кожух шпинделя
- Тиски
- Поворотный стол
- Набор зажимных приспособлений
- Делительная головка
- Защита стола
